VPC-SH2 SDI to HDMIコンバータ アップ・ダウンコンバート/フレームレート変換対応モデル (VideoPro)

VPC-SH2 SDI to HDMIコンバータ アップ・ダウンコンバート/フレームレート変換対応モデル

VPC-SH2 SDI to HDMIコンバータ アップ・ダウンコンバート/フレームレート変換対応モデル (VideoPro)

定価:
32,184円(税込)
価格:

27,200円 (税込)

購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

機能
  • SDI端子に入力された信号を、指定した解像度でHDMI端子から出力します。
  • 1/1.001変換に対応しています。
  • SDI 出力2 端子からSDI入力と同じ信号が出力されます。(パススルー)
  • SDIより入力されたエンベデッドオーディオ信号は、48KHzに再サンプルされ出力されます。
  • SD、HD、3G-SDI解像度に対応しています。

製品詳細

サイドパネル:
 USB コネクタ:ファームウェアの更新やPCによる制御に使用します。

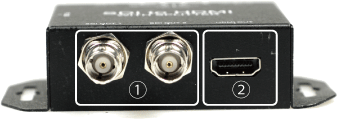

フロントパネル:
 SDI出力:SDIディスプレイ等を接続します。(解像度変換なし)
◆HDMI出力端子:HDMIディスプレイ、レコーダ等を接続。(解像度変換あり)

リアパネル:
 ‥展札灰優タ:付属ACアダプタを接続します。
◆LED表示:設定や状態表示に使用します。
 ボタンスイッチ:設定に使用します。
ぁSDI 入力端子:SDI出力カメラ等を接続します。
   a:RES b:FRAMERATE c:FRACTION

仕様
SDI入力解像度 SD--720 x 480 59.94i / 720 x 576 50i
HD--1280 x 720 50p/60p/59.94p
1920 x 1080 50i/60i/59.94i
1920 x 1080 24p/23.98p/25p/30p/29.97p
3G--1920 x 1080 50p/60p/59.94p
SDIフォーマット SD-SDI(SMPTE 259M)
HD-SDI(SMPTE 292M)
3G-SDI (SMPTE 424M/SMPTE 425M)
オーディオ入力 7.1ch/5.1ch/Stereo
リクロック機能 有(常に有効)
推奨SDIケーブル RG6(5CFB相当)/RG59(3C2V相当)(75Ω)
ケーブル長(最大、参考) 3G:120m, RG6/100m , RG59
HD:200m , RG6/140m , RG59
SD:400m , RG6/280m , RG59
*1 RG6: CANARE L-5CFB / RG59: Belden 9275 にて測定
*2 最大ケーブル長は使用する機器やケーブルの性能、
  品質によって大きく変わります。
入力端子 1 x BNC [SDI]
出力端子 1 x HDMI、2 x BNC [SDIパススルー]
BNCコネクタ 75 Ω inter-locked socket
HDMIコネクタ TYPE A [19-pin female]
ボタンスイッチ 3個
ケース SECC
寸法(コネクタを含まない) L:104mm x W:63.3mm x H:26mm
電源 付属ACアダプタ: AC 100 〜 240 V/DC 12V
温度条件 動作温度範囲:5〜40℃ ※結露なきこと
保存温度 ー20〜+60°C
HDMI 出力解像度 720×480 59.94i/60i
720×576 50i
1280×720 25p/30p/50p/59.94p/60p
1920×1080 50i/60i/59.94i
24p/25p/30p/50p/59.94p/60p
23.98p/24p/25p/29.97p/30p/50p/59.94p/60p

製品構成
・ 取扱説明書 x 1
・ 専用ACアダプタ(日本国内仕様) x 1
・ SDItoHDMIコンバータ(スケーラ搭載モデル) 本体 x 1

※詳しくはこちらでご確認ください。
